博世CCS会议讨论系统
点击数:1565    发布时间:2014/4/4

博世CCS800会议讨论系统


  德国博世 DCN 会议系统为会议用户奉献了卓越无比的功能和超乎想像的自由。现在,无论在小型会议室还是大型会场,都能极其方便和灵活地举行各种规模的会议和研讨会。每位会议代表都配备一个代表话筒,保证代表可以随时不受限制的发言,其他参会人员可以听到清晰无比的声音,极大地方便了代表之间的讨论,更高地提高会议的效率。会议主席全面控制会议进程,同一时间只允许打开有限数量的话筒,易于保持注意力,同时有助于维护会场秩序并加快会议进程。

一、系统原理图


二、会议系统设备参数

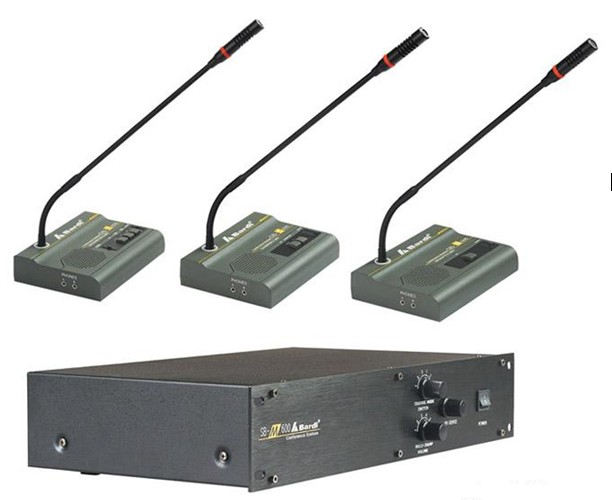

1、主席机  型号:LBB3331/00
  代表机  型号:LBB3330/00

  主席话筒的优先键
  暂时或长久地使代表话筒静音
  话筒软杆和指示光环
  造型美观大方,符合人体工程学的主席机使用者能行使会议主席的职能。
  外形如上图,它上面有一个“主席优先”键。按下此键使所有打开的代表机的话筒暂时或长久静音,从而使主席能控制会议的进程。还有一项任选的功能:用钟声讯号做为主发言的先导。
  控制器和指示器
  主席优先键
  话筒开/关键
  带光环指示的话筒,话筒打开后光环发亮
  “话筒开”LED指示
  内部钟声讯号选择开关
  内部的开关,选择在按下主席优先键后是永久使代表机静音
  当话筒打开或/和插入耳机后自动关断扬声器
互联
  2m电缆,带7芯模压的圆型插头,用于连接代表机或主机
  7芯圆型阴插头,用于环路串接代表机
  2个3.5mm立体声耳机插口
2、控制和电源器  型号CCS-CU

  会议控制,无须操作员
  四种可选的话筒模式和一种测试模式
  最大可控制50台发言机
  为系统各部分提供电源
  内置听声功能
  控制和电源器是讨论系统的核心。这种多功能的设备的特点:可以管理打开话筒的数量,决定操作模式,不需操作人员。可以连接外部设备以扩展系统的功能。它内置了一个扬声器,用于监听会议。
控制器和指示器
  市电源开/关键
  话筒模式选择器(4种工作模式1种测试模式)。
  发言机扬声器音量调整,这个调节器也控制发言机和耳机输出的音量。
  面板扬声器或耳机的监听音量控制。
  电源“开”指示器。
互联
  电源输入
  连接发言机链路干经线的2个输出口。每个输出口可连25台发言机。最长电缆长度是100m.
  增益可调的话筒输入,用于连接外接话筒。
  增益可调的录音机输入和输出。
  连接公共广播或背景音乐的线路输入和输出
  电话耦合器输入和输出,用于电话线。输入信号与输出信号隔离,以防自激。
  插头接口,用于连接图像均衡器。
  1个3.5mm立体声耳机插口。
3、延长电缆   型号:LBB3316/00
  为适应较大场地的应用要求,准备了2种延长电缆:10m的LBB3316/10,两端都接7芯DIN接头。
三、系统配置清单
  中央控制及电源
  主席机带标准话筒
  代表机带标准话筒
  安装电缆
